◤ 製品案内- PRODUCTS INTRODUCTION

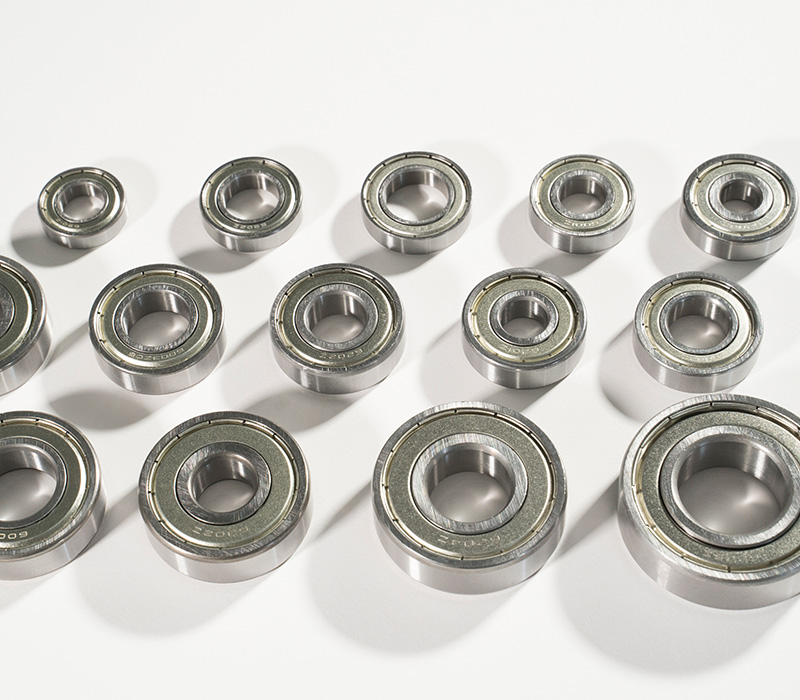

精密ベアリング
株式会社 富士製作所ではオムニホイールなどの自社製品に中国製JISベアリングを使用していますが、ここ数年その高品質と低価格が評価され、大手自動車メーカーやコンベヤメーカーなどで広く採用されるようになりました。
商社が手掛ける中国製ベアリングは多く存在しますが、ベアリングメーカーとして80年の歴史を持つ富士製作所が品質保証した中国製ベアリングはそれらとは一線を画してします。出荷前検査をもちろんのこと、国際規格ISO9000シリーズ取得企業として、社内体制が構築されており、安心してお使いいただくことができます。
| 品名 | 寸法(mm) | Type | 耐荷重（kgf） | ||||
|---|---|---|---|---|---|---|---|
| D | d | B | L | Cr | Cor | ||
| #608ZZ | 22.0 | 8.0 | 7.0 | 7.0 | 1 | 345 | 140 |
| #628ZZ | 24.0 | 8.0 | 8.0 | 8.0 | 1 | 400 | 166 |
| #6001ZZ | 28.0 | 12.0 | 8.0 | 8.0 | 1 | 540 | 236 |
| #6002ZZ | 32.0 | 15.0 | 9.0 | 9.0 | 1 | 585 | 285 |
| #6003ZZ | 35.0 | 17.0 | 10.0 | 10.0 | 1 | 680 | 335 |
| #6200ZZ | 30.0 | 10.0 | 9.0 | 9.0 | 1 | 540 | 239 |
| #6201ZZ | 32.0 | 12.0 | 10.0 | 10.0 | 1 | 728 | 310 |
| #6204ZZ | 47.0 | 20.0 | 14.0 | 14.0 | 1 | 135 | 665 |
| #6301ZZ | 37.0 | 12.0 | 12.0 | 12.0 | 1 | 101 | 420 |
| #6901ZZ | 24.0 | 12.0 | 6.0 | 6.0 | 1 | 289 | 146 |
| #6902ZZ | 28.0 | 15.0 | 7.0 | 7.0 | 1 | 436 | 224 |
| #6903ZZ | 30.0 | 17.0 | 7.0 | 7.0 | 1 | 465 | 258 |
＊上記は取扱品番の一部です。その他品番もございますので、お気軽にお問合せ下さい。
＊耐荷重は株式会社 富士製作所の計算値です。
＊ステンレス製、樹脂シール製、スペックアップ品等豊富に取り揃えております。

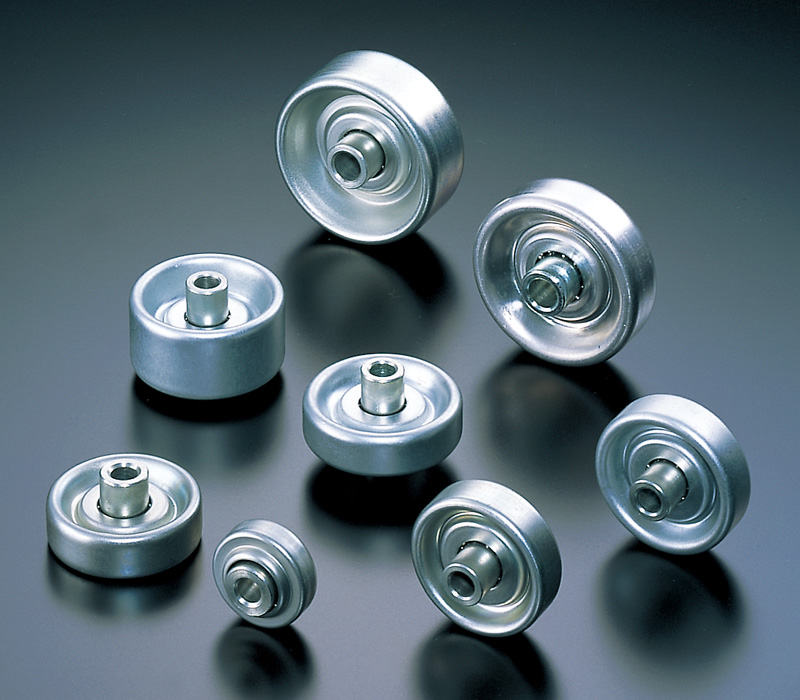

プレスベアリング
FUJIは、プレスベアリングのトップメーカー。
プレスベアリングはあらゆる業界で幅広く利用されており、目的、用途は多岐に亘ります。
生産・販売・サービスはもちろん、地球環境まで視野に入れた品質管理で、お客様からも高い評価を頂いています。
これからもニーズに応じたベストマッチングなプレスベアリングの提供を実現していきます。
| 品名 | 寸法(mm) | 耐荷重（kgf） | ||||
|---|---|---|---|---|---|---|
| D | d | B | L | Cr | Cor | |
| PCA625-7X-16L | 25.4 | 6.3 | 7.4 | 16.0 | 42 | 26 |
| PCA625-9AX-16L | 25.4 | 6.5 | 9.0 | 16.0 | 19 | 10 |
| PCA636-12TX-25L | 36.0 | 6.5 | 12.0 | 25.0 | 22 | 13 |
| PCA836-9X-14L | 36.0 | 8.2 | 9.0 | 14.0 | 25 | 15 |
| PCA836-9X-28L | 36.0 | 8.2 | 9.0 | 28.0 | 25 | 15 |
| PCA638-12TX-18L | 38.0 | 6.5 | 12.0 | 18.0 | 22 | 13 |
| PCA638-12TX-25L | 38.0 | 6.5 | 12.0 | 25.0 | 22 | 13 |
| PCA638-12TX-27L | 38.0 | 6.5 | 12.0 | 26.8 | 22 | 13 |
| PCA640-15TX-19L | 40.0 | 6.0 | 15.0 | 19.0 | 22 | 13 |
| PCA640-12TX-26L | 40.0 | 6.5 | 12.0 | 26.0 | 22 | 13 |
| PCA640-20TX-26L | 40.0 | 6.5 | 20.0 | 26.0 | 22 | 13 |
| PCA840-12AX-25L | 40.0 | 8.2 | 12.0 | 25.0 | 34 | 20 |
| PCA848-16ALX | 48.0 | 8.2 | 16.0 | 25.0 | 17 | 10 |
| PCA649-16AX-24L | 49.2 | 6.5 | 15.9 | 24.0 | 30 | 17 |
| PCA650-20TX-26L | 50.0 | 6.5 | 20.0 | 26.0 | 34 | 20 |
| PCA850-16BX-20L | 50.0 | 8.0 | 16.0 | 20.0 | 56 | 36 |
| PCA850-25AX-30L | 50.0 | 8.2 | 25.0 | 30.0 | 47 | 30 |
| PCA850-20AX-25L | 50.0 | 8.2 | 20.0 | 25.0 | 42 | 26 |
| PCA1050-16AX-25L | 50.0 | 10.0 | 16.0 | 25.0 | 47 | 30 |
＊上記は取扱品番の一部です。その他品番もございますので、お気軽にお問合せ下さい。
＊耐荷重は株式会社 富士製作所の計算値です。

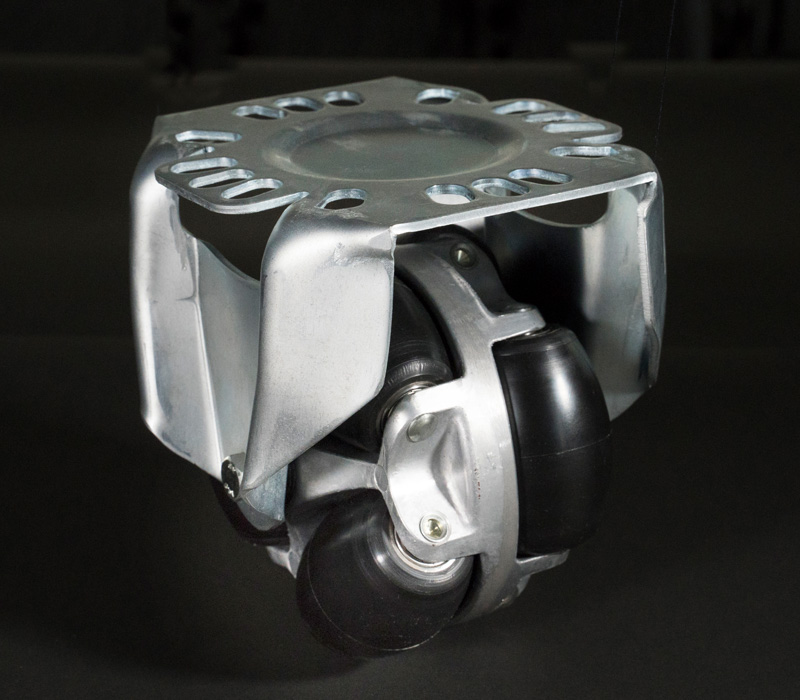

オムニホイール®
オムニホイールの機能は、シャフト上の本体（ホイル）の回転（前後の動き）と円周上の樽型のローラ（バレル）とのコンビネーションにより多方向への動きが得られます。
これにより、小さな力で大きなコンテナも楽に多方向に移動することができます。
オムニホイールには重荷重用から軽荷重用まで、用途に応じ4タイプから選べます。
意匠登録番号(1495352号）
YouTubeにてオムニホイール®全方向移動型車輪動画配信中。
| 品名 | 材質 | 耐荷重（kgf） | 回転部軸受仕様 | 寸法(mm) | |||
|---|---|---|---|---|---|---|---|
| フレーム | バレル | バレル | 本体フレーム | 外径 | 内径(d) | ||
| 2530-468 ★ | アルミダイキャスト | 100 | オイレスブッシング | オイレスブッシング | 120 | 16.2 | |
| 2530-568 ★ | アルミダイキャスト | 100 | プレスベアリング | オイレスブッシング | 120 | 16.2 | |
| 2530-555L | アルミダイキャスト | 100 | プレスベアリング | プレスベアリング | 120 | 8.1 | |
| 2530-4HX | アルミダイキャスト | 100 | オイレスブッシング | 駆動用六角穴 | 120 | 対辺19.2 | |
| 2530-5HX | アルミダイキャスト | 100 | プレスベアリング | 駆動用六角穴 | 120 | 対辺19.2 | |
| 2530-468U ★ | アルミダイキャスト | ポリウレタン | 100 | オイレスブッシング | オイレスブッシング | 120 | 16.2 |
| 2530-568U ★ | アルミダイキャスト | ポリウレタン | 100 | プレスベアリング | オイレスブッシング | 120 | 16.2 |
| 2530-555LU | アルミダイキャスト | ポリウレタン | 100 | プレスベアリング | プレスベアリング | 120 | 8.1 |
| 2530-4HXU | アルミダイキャスト | ポリウレタン | 100 | オイレスブッシング | 駆動用六角穴 | 120 | 対辺19.2 |
| 2530-5HXU | アルミダイキャスト | ポリウレタン | 100 | プレスベアリング | 駆動用六角穴 | 120 | 対辺19.2 |
| 2530-111WU | アルミダイキャスト | ポリウレタン | 120 | 精密ベアリング | 精密ベアリング | 125 | 8 |
＊★はオムニフレームTF-120に対応致します。

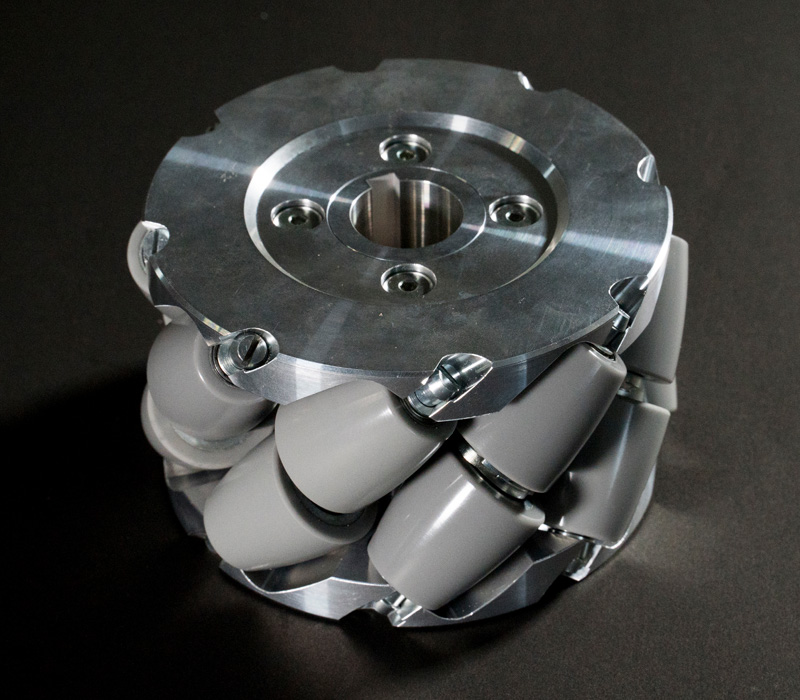

ニンジャホイール®
ニンジャホイール®は、オムニホールを更に進化させ、ホイールを独立制御することによりホイール自体の取付角度を変えることなく、ステアリング機構 （手押し）が無くても全方向移動を実現しました。
これを工場や倉庫内AGV等に利用すると、省スペースや時間短縮が実現でき、まさしく「ニンジャ」のように工場内、 倉庫内を走り回ります。
意匠登録番号(1518445号）
“FUJI NINJA WHEEL（フジニンジャホイール）が、GOOD DESIGN AWARD 2020年度
「グッドフォーカス賞［技術・伝承デザイン］ 中小企業庁長官賞」を受賞しました！”
FUJI NINJA WHEEL®（フジニンジャホイール）が、「2020年度 グッドデザイン・ベスト100」に加え、「グッドフォーカス賞［技術・伝承デザイン］ 中小企業庁長官賞」を受賞しました！
今回受賞した製品は、“あらゆる方向”へ走行できる比類なき搬送車用の全方向駆動型車輪です。
機能性と将来性を両立したデザインで、幾何学的で美しく一度見るとかなり印象に残ります。
2020グッドデザイン・ベスト100 受賞ページ >>
YouTubeにてFUJI NINJA WHEEL®（フジニンジャホイール ）動画配信中。
| 品名 | 材質 | 耐荷重（kgf） | 回転部軸受仕様 | 寸法(mm) | 取付け寸法 | |
|---|---|---|---|---|---|---|
| フレーム | バレル | バレル | 外径 | |||
| FM202-205-15U-R | スチール | ポリウレタン | 100 | 精密ベアリング | 205 | P.C.D48 |
| FM202-205-15U-L | スチール | ポリウレタン | 100 | 精密ベアリング | 205 | P.C.D48 |
製品を詳しく見たい方や、株式会社 富士製作所様の詳細は下記リンクよりご確認ください。
株式会社 富士製作所はジーエージー商事のパートナー企業です。
